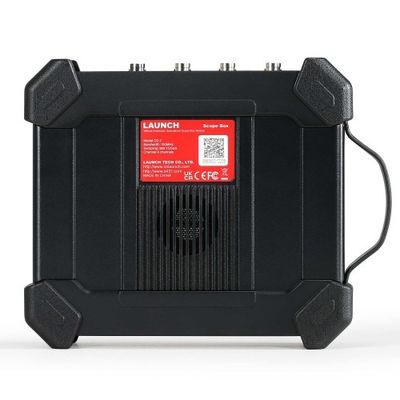

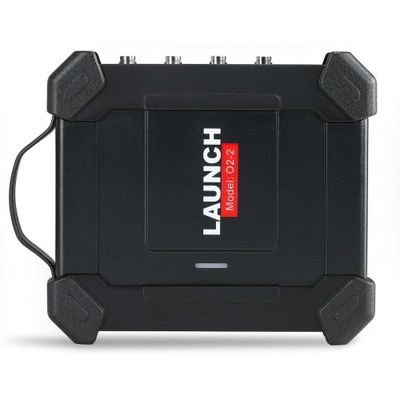

LAUNCH X431 O2-2 Oscyloskop 4-kanałowy 100MHz USB DC do zastosowań motoryzacyjnych, współpracuje z PRO3S+ V5.0/PAD V/ PAD VII

  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
Miejsce pochodzenia Chiny
Nazwa handlowa LAUNCH X431 O2-2 Scope Box
Numer modelu Uruchom Zakres X431 O2-2
Minimalne zamówienie 1
Cena $550
Szczegóły pakowania 44*38*14 cm /4,9 kg
Czas dostawy 1 dzień pracy
Zasady płatności T/T, Western Union, MoneyGram
Możliwość Supply 1000
Szczegóły Produktu
Nazwa modelu Uruchom Zakres X431 O2-2 Pochodzenie Chiny kontynentalne
Jakość Znakomity przepustowość 100 MHz
Czas wschodu ≤3,5N (typowe) Maksymalna szybkość próbkowania 1 Gb / s (dla czterech kanałów)
Rezystancja wejściowa 1MΩ ± 1,5%
Podkreślić

Oscyloskopy samochodowe

,

4-kanałowy oscyloskop 100MHz

,

Launch X431 Oscyloskop 100MHz
Zostaw wiadomość
opis produktu

Opis produktu

Uruchomienie Launch O2-2 Scope Box pozwala użytkownikowi na przechwytywanie konkretnego przebiegu, co sprawia, że proces jest o 70% bardziej wydajny w porównaniu do innych oscyloskopów. Posiada możliwość nagrywania i odtwarzania danych przebiegu o wysokiej rozdzielczości do przyszłej analizy. Możliwość wprowadzania nazw i znaków bezpośrednio poprzez kliknięcie na wirtualnej klawiaturze usprawnia proces i przyczynia się do 90% poprawy wydajności.
LAUNCH O2-2 Scope Box do rozwiązywania złożonych usterek elektrycznych

Dzięki nowemu designowi i ulepszonemu sprzętowi, LAUNCH O2-2 Scopebox to wszechstronny i łatwy w użyciu moduł dodatkowy, który może wykrywać usterki na wysokim poziomie w różnych komponentach elektrycznych, takich jak czujniki, siłowniki i obwody. Integrując się z narzędziami diagnostycznymi serii X-431 za pośrednictwem aplikacji O2-2, zapewnia dokładne i rozstrzygające wyniki diagnostyczne, które umożliwiają warsztatowi i technikowi rozszerzenie funkcjonalności ich narzędzia diagnostycznego.

Integracja z narzędziami diagnostycznymi serii X-431 (takimi jak X431 PRO ELITE, X431 Throttle, X431 Pad II AE, X431 Torque, X431 Turbo, X431 Pro3S+, X431 PAD V, X431 PAD VII, X431 IMMO Elite, X431 IMMO PLUS) za pośrednictwem aplikacji O2-2 w celu uzyskania rozstrzygających wyników diagnostycznych.

Najważniejsze cechy:

4 kanały
Szerokość pasma 100MHz
Automatyczna konfiguracja
Zapisywanie przebiegów jednym kliknięciem
Pomiar kursorem
Ustawienia parametrów przebiegu jednym kliknięciem
Tryb demonstracyjny
Pomoc online
Operacje matematyczne na przebiegach
23 automatyczne pomiary

Funkcje:

1. Rozwiązywanie problemów i diagnostyka ECU
2. Posiada możliwość nagrywania i odtwarzania danych przebiegu o wysokiej rozdzielczości do przyszłej analizy. Jedno klawisz umożliwia użytkownikom przechwytywanie
3. Konkretnego przebiegu, co sprawia, że proces jest o 70% bardziej wydajny w porównaniu do innych oscyloskopów
4. Dostęp do 23 wariantów automatycznych pomiarów, które są wyświetlane na jednym ekranie dla łatwego przełączania
5. Możliwość wprowadzania nazw i znaków bezpośrednio poprzez kliknięcie na wirtualnej klawiaturze, ta operacja usprawnia proces i przyczynia się do 90% wydajności
6. Pamięć buforowa do 50M
7. Użyj funkcji powiększania/pomniejszania, aby przejrzeć szczegółowe informacje
8. Konfigurowalne ustawienia osobiste systemu, które można zapisać jako pliki konfiguracyjne do przeglądania
9. Funkcja samokalibracji umożliwia optymalizację ścieżki sygnału oscyloskopu w celu uzyskania maksymalnej dokładności pomiaru
10. Powiększa operacje matematyczne na przebiegach, takie jak dodawanie, odejmowanie, mnożenie i funkcja FFT dla zaawansowanej analizy przebiegów
11. Wiele testów motoryzacyjnych, które obejmują obwody, czujniki, siłowniki, testy zapłonu i inne
Wielojęzyczny interfejs użytkownika
12. Transfer danych USB do urządzeń zewnętrznych, takich jak laptop, tablet itp.

Funkcje:

Obsługuje wiele wstępnie ustawionych testów projektów pojazdów
Obsługuje różnorodne wstępnie ustawione testy projektów motoryzacyjnych, takie jak obwody, czujniki, siłowniki, testy zapłonu, testy komunikacji i testy kombinowane, oraz wstępnie ustawia różne parametry i specyficzne metody połączeń dla każdego testu.

23 ustawienia automatycznego pomiaru
23 ustawienia automatycznego pomiaru są wyświetlane na jednym ekranie, co jest jasne na pierwszy rzut oka i można je kliknąć lekkim dotknięciem. Obsługuje czyszczenie jednym kliknięciem, eliminując żmudność przewracania stron i wielokrotnego wyszukiwania, dzięki czemu automatyczny pomiar jest łatwy w użyciu i wygodny.

Szybkie przełączanie źródła wyzwalania
Obsługuje krawędzie, impulsy i inne wyzwalacze. Proste i intuicyjne ustawienia wyzwalania oraz szybkie metody przełączania źródła wyzwalania sprawiają, że najtrudniejsza część zastosowania oscyloskopu jest niezwykle łatwa.

Szybkie tworzenie wstępnie ustawionych parametrów przebiegu jednym kliknięciem
Podczas testowania przebiegów można zapisać istniejące ustawienia na bieżącym interfejsie jako wstępnie ustawione parametry przebiegu jednym kliknięciem. Podczas testowania podobnych przebiegów w późniejszym czasie można bezpośrednio załadować wstępnie ustawione parametry bez powtarzania ustawień.

Szybkie zapisywanie przebiegów jednym kliknięciem
Szybko zapisz przebieg aktualnie wyświetlany na ekranie jednym kliknięciem i automatycznie zapisz go w określonym formacie. Może być bezpośrednio używany jako przebieg kanału referencyjnego do późniejszego wyświetlania.

Wygodna obsługa kursora
Włącz kursory poziome i pionowe odpowiednio jednym kliknięciem. Każdy kursor można przeciągać niezależnie, a śledzenie kursora jest również bezpośrednio implementowane poprzez proste dotknięcia podświetlenia, poprawiając ogólną wydajność o ponad 80%.

Obsługa odpowiednich zmian kursora/linijki fazowej
Gdy przebieg jest powiększany/pomniejszany, kursor i skala fazowa mogą zmieniać się odpowiednio, zachowując niezmieniony zakres pomiaru.

Obsługuje dotyk 2-punktowy, przebieg można powiększać lub pomniejszać w pionie lub w poziomie
Przeciągnij poziomo lub pionowo dwoma punktami, aby powiększyć lub pomniejszyć przebieg w poziomie lub w pionie.

Obsługa funkcji demonstracyjnej
Wstępnie ustawione przebiegi sinusoidalne do demonstracji typowych funkcji bez podłączania oscyloskopu.

Obsługuje operacje matematyczne na przebiegach
Obsługuje obliczenia dodawania, odejmowania, mnożenia i dzielenia dwóch przebiegów kanałów, oprócz szybkiej transformaty Fouriera.

Szczegółowe porównanie Launch O2-2 Scope Box i Launch O2-1 Scope Box
Model O2-1 O2-2
Kanał 4 4
Szerokość pasma 100MHz 100MHz
Czas narastania ≤3.5ns (typowy) ≤3.5ns
Maksymalna częstotliwość próbkowania 1Gbps (dla czterech kanałów) 1Gbps
Rezystancja wejściowa 1MΩ±1.5% 1MΩ±1.5%
Głębokość pamięci 50M 10M
Liczba bitów próbkowania 8bit 8bit
Dokładność pionowa 3% 3%
Przełożenie pionowe 5mV~10V 5mV~10V
Odwracanie Wsparcie Wsparcie
Sprzężenie kanału DC, AC DC, AC
Przełożenie czasu 5ns~1ks 1ns-1ks
Dokładność czasu 20ppm 20ppm
Tryb próbkowania Normalny Normalny
Dekodowanie CANBus CAN, LIN CAN, LIN
Typ wyzwalania Krawędź, Szerokość impulsu Krawędź, Szerokość impulsu
Tryb wyzwalania Normalny, Auto i Pojedynczy SEQ Normalny, Auto i Pojedynczy SEQ
Sprzężenie wyzwalania DC, Redukcja szumów DC, Redukcja szumów
Matematyka Podwójna fala FFT Podwójna fala FFT
Wyświetlacz YT, Zoom, Roll YT, Zoom, Roll
Tryb przewijania 200ms/div~1000s/div 200ms/div~1000s/div
Automatyczna konfiguracja Wsparcie Wsparcie
Automatyczny pomiar 23 23
Kursor Kursor poziomy, Kursor pionowy Kursor poziomy, Kursor pionowy
Zasilany przez Port USB, port DC IN Port USB, port DC IN
Metoda transmisji danych USB USB
Opcje konfiguracji pojazdu Obwody, czujniki, siłowniki, zapłon Obwody, czujniki, siłowniki, zapłon
Temperatura pracy 0℃~50℃ 0℃~50℃
Zakres zasilania USB:5V/1A
DC:12V/24V		 USB:5V/1A
DC:12V/24V
Zgodność Różne rozdzielczości tabletów wymagają różnych aplikacji Jedna aplikacja może być kompatybilna z wieloma rozdzielczościami tabletów
Gestów multi-touch Nie Obsługuje dotyk 2-punktowy, przebieg można powiększać lub pomniejszać w pionie lub w poziomie
Konfiguracja pojazdu Nie Każdy projekt testowy może obsługiwać dokumentację pomocy online (dokumentacja pomocy zostanie skompilowana zgodnie z potrzebami później)
Aktualizacja oprogramowania Aktualizacja ręczna Obsługa aktualizacji online
Wyzwalanie Obserwacji przebiegu nie można rozszerzyć podczas normalnego oczekiwania na wyzwolenie. Może być używany normalnie podczas normalnego oczekiwania na wyzwolenie.
Funkcja demonstracyjna Nie Tak
Podzielony ekran Nie Tak
Częstotliwość próbkowania Pojedynczy kanał 1G/s, więcej niż 2 kanały tylko 250M/s Pojedynczy kanał 1G/s, 2 kanały 500M/s, wiele kanałów 250M/s
Czas uruchomienia 2-3S około 16s
Pobór mocy około 6W około 7,5W

Jak podłączyć kable?

Różne scenariusze zastosowań wymagają różnych metod połączeń (bez względu na scenariusz zastosowania, wymagane są następujące połączenia):

Po pierwsze, zasil oscyloskop za pomocą kabla zasilającego z podwójnym zaciskiem: Podłącz jeden koniec kabla zasilającego z podwójnym zaciskiem do interfejsu zasilania oscyloskopu, a drugi koniec do akumulatora pojazdu, aby pobrać zasilanie (czerwony jest podłączony do bieguna dodatniego, czarny jest podłączony do bieguna ujemnego).

Uwaga: * Tablety serii PADVII obsługują zasilanie USB.

2. Podłącz zacisk typu B kabla USB do interfejsu typu B oscyloskopu i podłącz drugi koniec do interfejsu USB urządzenia diagnostycznego.

Specyfikacja:
Kanały 4
Szerokość pasma 100MHz
Czas narastania 3.5ns (typowy)
Dokładność ±3%
Impedancja wejściowa 1M ±1.5%
Typ wejścia Jednostronny, złącze BNC
Sprzężenie wejściowe DC, AC
Ochrona przed przeciążeniem ±200V na pojedynczym wejściu
Zakresy podstawy czasu 1ns~1ks (1 kanał)
  1ns~1ks (2 kanały)
  1ns~1ks (4 kanały)
Rozdzielczość pionowa 8 bitów
Pamięć buforowa 10M (dla 4 kanałów)
Interfejs zasilania Port USB, port DC IN
Wymiana danych przez USB
Tryb wyzwalania Normalny, Auto i Pojedynczy SEQ
Zaawansowane wyzwalacze Krawędź, Szerokość impulsu

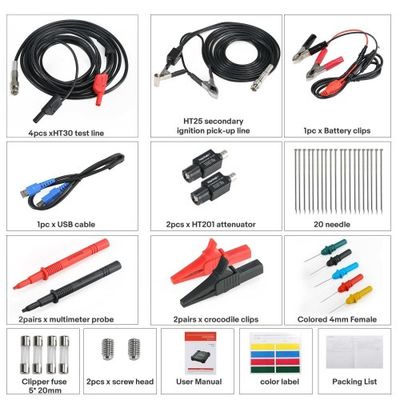

Lista pakietów:

1 szt. x Jednostka główna Launch O2-2
1 szt. x Kabel testowy interfejsu BNC do 4 mm
1 szt. x Kabel odbioru zapłonu wtórnego
1 szt. x Kabel USB
1 szt. x Tłumik 20:1
1 szt. x Sonda multimetru
1 szt. x Zaciski akumulatora
1 szt. x Zestaw sond przebijających
2 szt. x Zaciski krokodylkowe
1 szt. x Przedłużacz zapłonu niezależnego
1 szt. x Sonda zapłonu niezależnego COP
