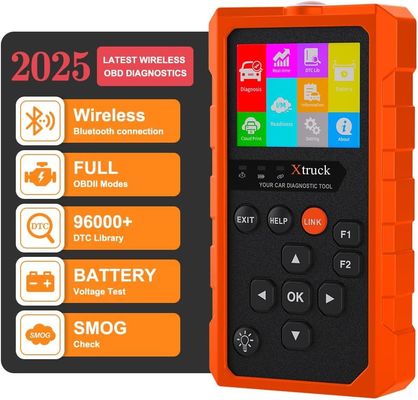

Xtruck 819 Narzędzie diagnostyczne samochodu OBD2

dla kodów czytelników monitoru wyświetlacza Free Updata

Xtruck OBDII 819jest profesjonalnym narzędziem diagnostycznym dla pojazdów zgodnym z OBDII do diagnostyki kodów błędów, monitorowania danych w czasie rzeczywistym i wykrywania stanu emisji/baterii

Wspierane protokoły:

Całkowicie obejmuje 9 głównych protokółów komunikacji pokładowej, w tym SAE J1850 PWM/VPW, ISO 9141-2, ISO 14230-4 (KWP 5BAUD/FAST), ISO 15765-4 (CAN 11/29-bitowe identyfikatory, 500/250kbps baud rate),dostosowanie do ogólnoświatowych standardów komunikacji pojazdów

Zgodne pojazdy:

Działa z ponad 10 000 pojazdami zgodnymi z systemem OBDII, w tym samochodami, ciężarówkami, SUV-ami i minivanami

Sposób podłączenia:16-pin OBDII Diagnostic Link Connector (DLC) bezpośrednie podłączenie (połączenie fizyczne, bez Bluetooth); automatyczne dopasowanie protokołu po włączeniu

Moc operacyjna:Zasilanie przez 2 baterie AA (rozmiar 5); obsługuje zakres napięcia akumulatora pojazdu od 9 do 18 V, wbudowana ochrona przed prądem

Wyświetlanie i działanie:2wyświetlacz IPS o rozdzielczości 0,8 cala (320×240 rozdzielczości, odczytywalny w warunkach o dużym oświetleniu/ciemnym); wyposażony w klawisze fizyczne (klawisze kierunkowe, klawisze OK, klawisze EXIT) + dostosowywalne skróty F1/F2,jasna hierarchia menu

1.Mocny.Funkcja

• Monitoring strumienia danych w czasie rzeczywistym
• Diagnoza i usunięcie kodów błędów
• Przeglądanie danych z zamrożeniem ramki
• Wyciąganie informacji o pojeździe
• Monitorowanie systemu emisji
• Wynik monitorowania czujników tlenu
• Rozszerzony tryb OBDII 6
• Monitorowanie stanu baterii

2Rozszerzony protokół

Całkowicie obejmuje 9 głównych protokołów:

SAE J1850 PWM/VPW,

ISO 9141-2,

ISO 14230-4 (KWP 5BAUD/FAST),

ISO 15765-4 (CAN 11/29-bitowe identyfikatory,

500/250kbps częstotliwość baudów),

dostosowanie do norm komunikacyjnych głównych światowych serii pojazdów.

3Projektowanie produktu

2Wyświetlacz IPS o pojemności 8 cali: rozdzielczość 320×240 pikseli, przejrzysty wyświetlacz, obsługuje stabilną prezentację danych w temperaturach roboczych od 0°C do 60°C, łatwo odczytywalne w warunkach o dużym świetle lub w ciemnym otoczeniu.

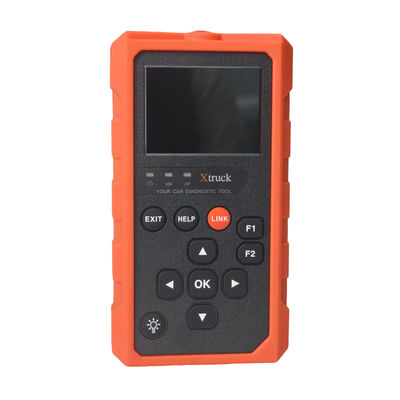

Łatwe w obsłudze: wyposażony w klawisze fizyczne, takie jak klawisze kierunkowe, klawisze OK i klawisze EXIT, z jasną hierarchią menu i obsługą dostosowywania klawiszy skrótów F1/F2,umożliwiając początkującym szybkie opanowanie logiki operacyjnej.

Niezawodna konstrukcja zasilania: Napędzany przez 2 baterie AA (rozmiar 5) o stabilnej żywotności baterii; obsługuje zakres napięcia akumulatora pojazdu od 9 do 18 V, z wbudowaną ochroną przed prądem w celu zapewnienia bezpieczeństwa urządzenia i pojazdu.

Lekkie i przenośne: wymiary 162 mm (L) × 88 mm (W) × 30 mm (H), masa netto 228 g, łatwo do przenoszenia, nadaje się do utrzymania na zewnątrz lub na pokładzie.

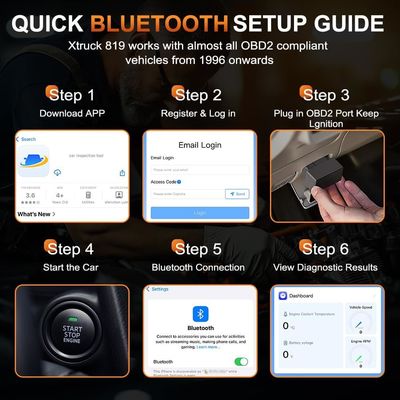

4. Proces operacyjny

Przygotowanie: wyłączyć włącznik zapłonu pojazdu, zlokalizować 16-pin DLC (Diagnostic Link Connector) w pobliżu kierownicy po stronie kierowcy; otworzyć komórkę baterii narzędzia diagnostycznego, zainstalować 2 baterie AA,wyjąć głowicę diagnostyczną OBDII i włożyć ją do DLC pojazdu.

Połączenie i wejście: nacisnąć czerwony przycisk zasilania znajdujący się na górze narzędzia diagnostycznego, aby włączyć, włączyć przełącznik zapłonu pojazdu (bez uruchamiania silnika),Poczekaj, aż urządzenie automatycznie dopasowuje się do protokołu i wejdź do głównego interfejsu; wybierz "OBD II" za pomocą klawiszy kierunkowych i naciśnij klawisz OK, aby wejść do menu diagnostycznego.

Operacja funkcji:

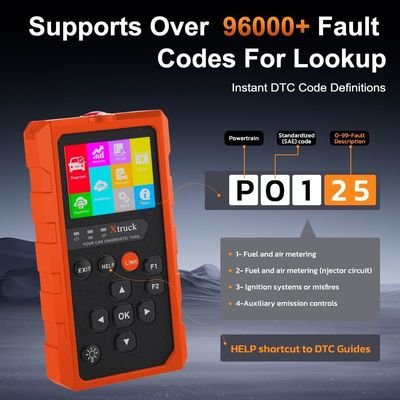

Odczytanie kodów usterek: Wybierz pozycję "Odczytanie kodów" w menu diagnostycznym i naciśnij przycisk OK, aby wyświetlić kody usterek i ich definicje.

Wyczyść kody błędu: Wybierz "Kody usunięcia", potwierdź zakończenie usunięcia, a na ekranie wyświetli się "Usuń usunięcie!".

Wyświetlanie danych w czasie rzeczywistym: Wybierz "Live PCM Data" lub "Real-time Curve", aby wyświetlić wartości parametrów lub zmieniać krzywe w czasie rzeczywistym.

Wykrycie emisji:Wpisz pozycję "Gotowość I/M" w celu wyświetlenia stanu każdego monitora (OK/INC/N/A) i określenia zgodności emisji.

Zakończenie i wyjściePo zakończeniu pracy naciśnij klawisz EXIT, aby powrócić do głównego interfejsu, naciśnij długo przycisk zasilania, aby wyłączyć, wyciągnij głowicę diagnostyczną i wyłącz przełącznik zapłonu pojazdu.

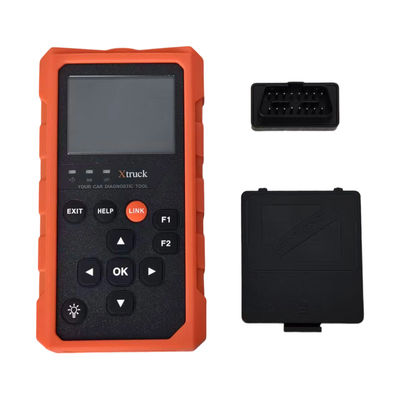

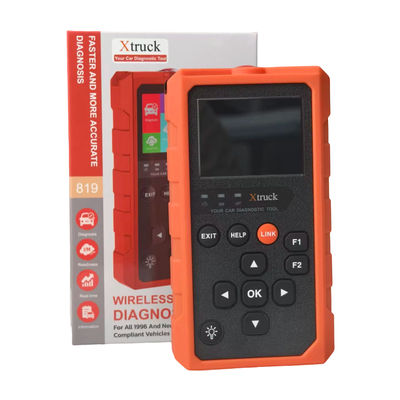

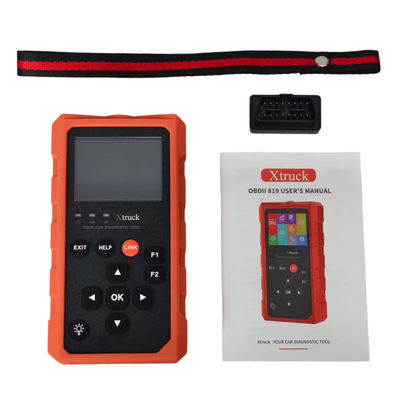

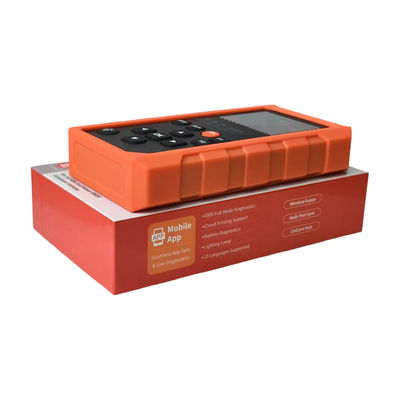

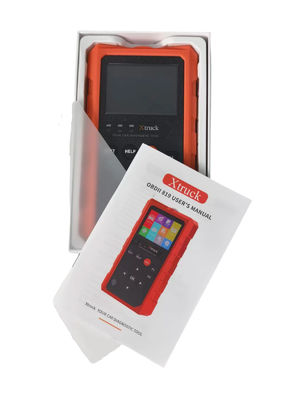

5Wykaz opakowań:

Każde urządzenie obejmuje:

Xtruck819 host ×1,

Głowa diagnostyczna OBDII ×1,

instrukcja obsługi ×1, liny ×1.

Kompletne akcesoria, gotowe do użycia po rozpakowaniu.

Dzięki profesjonalnym możliwościom diagnostycznym, szerokiej adaptacji i łatwej obsłudze, Xtruck OBDII 819 służy jako niezawodne narzędzie do konserwacji i pielęgnacji samochodów,pomoc w szybkim rozwiązywaniu wad pojazdów i zapewnieniu bezpieczeństwa jazdy.
