XTOOL M822 M821 Adapter dla Benz Wszystkie klucze zgubione dla Toyoty 8A Klucz programowania potrzeba pracy z KC501 Programer dla PAD3 X100MAX

XTOOL M822 Adapter Programer dla Toyota 8A/Mercedes-Benz AIl Klucze utracone Praca z XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP.można zaoszczędzić aż 65% czasu obliczeń na procesie, albo oszczędzasz się od włączania emulatora klucza i wyłączać go setki razy.

• Dla Toyoty 8A wszystkie klawisze blatów zgubione.
• 2014-2019 Do TOYOTA 4A/8A Inteligentne programowanie kluczy
• Bez kodu PIN
• Dodaj klucz / Wszystkie klucze zgubione
• Nie potrzebne specjalne klucze

XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618

• Tablet XTOOL (na przykład XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)
• Kabel główny i łącznik OBD2-16
• M822 Adapter komunikacyjny
• Toyota 8A Specjalistyczne podłączacze
• Programista klucza KC100
• Emulator klucza KS-1 Toyota
• Połączenie sieciowe

• 2014~2019 r.
• Dla Toyoty Levin
• Dla Corolla
• W przypadku RAV4
• Dla Prado
• Do Land Cruiser
• Dla Camry
• Dla Highlander
• Dla Reiz
• Dla Sieny
• Dla Hiace
• Dla Hilux
• Dla Crown Kluger
• W przypadku Aygo z ramką IMMO F3-F4-K6-S6

Uwaga: Nie jest kompatybilny z amerykańskimi modelami z klawiszami H Chip blade.proszę użyć funkcji Reset IMMO obsługiwanej przez X100PAD2/X100PAD3/X100PAD3 SE/X100MAX /IK618/D8/D8BT/IP616/IP819/IP819TP/A80/A80 PRO/A80 PRO MASTER/PS90/D9/D9 PRO.

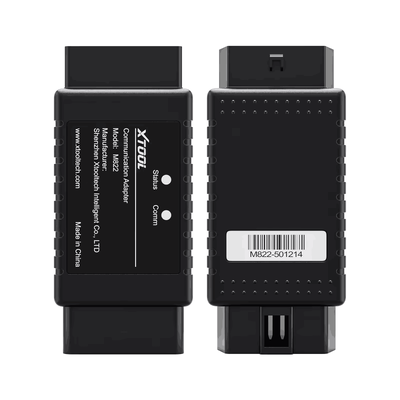

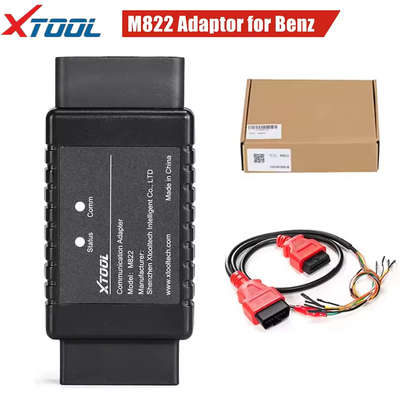

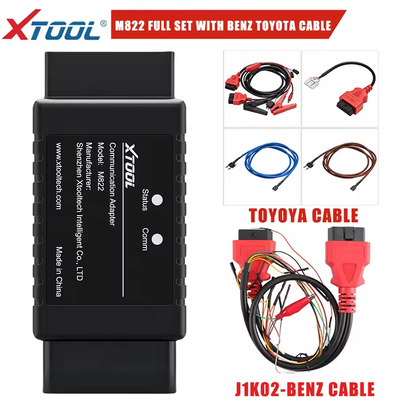

M822+J1K02 Benz Cable For Mercedes-Benz All Keys Lost Communication Adapter służy do wykończenia i optymalizacji wszystkich programów zgubionych kluczy dla wielu modułów Mercedes-Benz.

Uwaga: Adaptora M822 należy używać z zaawansowanymi urządzeniami do programowania kluczy XTOOL np.: X100 Pad3/X100 Max i KC501 Key Programmer.

• 1. Port OBD-16: Używany do podłączenia do kabla komunikacyjnego J1Z02_ dla BENZ lub podłączenia do modułów EIS/EZS za pomocą kabli DuPont.

  *Ostrzeżenie: Nie podłącz bezpośrednio do portu OBD na samochodzie.

• 2. Światło stanu: wyświetla stan zasilania adaptera. Kiedy czerwone światła są włączone, wskazuje, że zasilanie jest włączone.

• 3. Comm Light: Wyświetla stan komunikacji adaptera. Gdy niebieskie światła są włączone, oznacza to, że adapter komunikuje się z tabletem.

• 4. Port DB15: Używany do podłączenia do głównego kabla tabletów XTOOL.

  *Uwaga: Przed podłączeniem do adaptera M822 odłącz z kablu głównego złącze OBD2-16.

• 1. Podłącz KC100/KC501 do urządzenia za pośrednictwem USB i przygotować KS-1
• 2. Podłącz urządzenie (lub skrzynkę VCI) do adaptera M822 za pomocą kabla głównego.
• 3Podłącz kabel Toyoty do samochodu za pomocą portu OBD.
• 4Wyjmij z samochodu zacisk akumulatora i podłącz kabel do akumulatora za pomocą zaciska.
• 5Wyjmij bezpiecznik z pudełka i podłącz do niego kabel.
• 6Znajdź 12V DC męski port z kabla Toyota i podłącz go do 12V DC kobiecy port z głównego kabla.

Uwaga:W przypadku różnych modeli metoda podłączenia może nie być taka sama.Proszę sprawdzić, czy tabletki XTOOL zawierają szczegółowy schemat okablowania podczas podłączenia do pojazdu i skrzynki bezpiecznikowej..

• 1. Podłącz KC100/KC501 do urządzenia za pośrednictwem USB i przygotować KS-1
• 2Podłącz immobilizer do kable Toyota.
• 3Podłącz główny kabel i kabel Toyota poprzez adapter M822.
• 4Podłącz adapter 12V do kablu głównego.

1.

   (1) Otwórz oprogramowanie dla Toyoty (V26.90 lub wyższe) i przejdź przez te menu: Typ All blade Key lost ((8A).

2.

   (2) Wybierz pozycję Czytaj dane Immobilizer. Powiadomi Cię o połączeniu z siecią, a następnie powie Ci, jak połączyć się z pojazdem.

3.

   (3) Po prawidłowym podłączeniu do samochodu, kliknij "OK", a urządzenie wyciągnie dane z imobilizatora.

4.

   (4) Po odczytaniu danych można nazwać plik danych i zapisać go w Adapterze/folderze dla Toyoty.

5.

   (5) Teraz proszę odłączyć adapter M822 i przywrócić pojazd do pierwotnego stanu.

6.

   (6) Upewnij się, że urządzenie KC100/KC501 jest podłączone, że urządzenie KS-1 jest gotowe i że urządzenie jest nadal podłączone do sieci, a następnie kliknij menu "Generate 8A simulated key".i wybierz plik danych, który zapisałeś wcześniej.

7.

   (7) Wybierz pozycję klucza. Należy pamiętać, że wszystkie pozycje mają w nim identyfikator, ale tylko niektóre z nich odpowiadają zarejestrowanemu kluczowi.pozycja klucza 1 lub 2 ma w środku zarejestrowany klucz.

8.

   (8) Podłącz KC100 lub KC501 do urządzenia i umieść KS-1 wewnątrz gniazda.

9. (9) Po wygenerowaniu klucza emulowanego sprawdź, czy można było użyć klucza emulowanego. Jeśli nie, powtórz krok 6-8, i pamiętaj, aby zmienić pozycję klucza.Wyjąć chip z nieprogramowanego klucza., umieścić KS-1 blisko przełącznika zapłonu

10.

    (10) Jeśli klucz można było użyć, przejdź do funkcji programowania OBD. Przy emulowanym kluczu podwładcy reszta procesu będzie taka sama jak dodawanie klucza.Sugerujemy sprawdzić liczbę zarejestrowanych kluczy najpierw.

11. *Uwaga: Emulowany KS-1 nie jest wyświetlany jako klucz zarejestrowany, więc nie będzie wyświetlany na numerach kluczy.



    (11) Kliknij przycisk "Dodaj klucz", sprawdź wyświetlone powiadomienie, a następnie umieść KS-1 w pobliżu przełącznika zapłonu i wstaw nowy klucz (bez chipa) do przełącznika zapłonu i włącz go.

12.

    (12) Kiedy wskaźnik imobilizatora świeci nieprzerwanie, wyłącz zapłon, wyjąć nowy klucz, zainstalować chip wewnątrz nowego klucza, włożyć klucz wewnątrz przełącznika zapłonu.Nie włącz zapłonu..

13.

    (13) Teraz wskaźnik imobilizatora będzie migał. Poczekaj około 1 minuty i sprawdź, czy wskaźnik wyłączy się. Jeśli wskaźnik wyłączy się, to klucz został dodany i proces jest zakończony.,Proszę powtórzyć krok 11-13.

14.

    (14) Po zakończeniu sprawdź ponownie numery kluczy i porównaj je z wynikami z poprzednich badań, aby sprawdzić, czy klucz został zarejestrowany w pojeździe.

• > Proszę sprawdzić zdjęcia w urządzeniu przy podłączaniu adaptera M822 i modułu EIS/EZS za pośrednictwem kabla dla Benz.
• > Emulator IR dla Mercedes-Benz powinien być podłączony do gniazda modułu podczas pracy.
• > W przypadku urządzeń wyposażonych w pudełko VCI należy podłączyć adapter M822 do pudełka VCI za pomocą kabla głównego i podłączyć pudełko VCI do urządzenia za pomocą Bluetooth.Możesz sprawdzić szczegóły połączenia takich urządzeń w urządzeniu.
