Adapter XTOOL M821 M822 Mercedes-Benz Współpracuje z programatorem kluczy KC501/X100 Pad3/X100 Max dla Mercedes-Benz w przypadku zgubienia wszystkich kluczy

Opis produktu

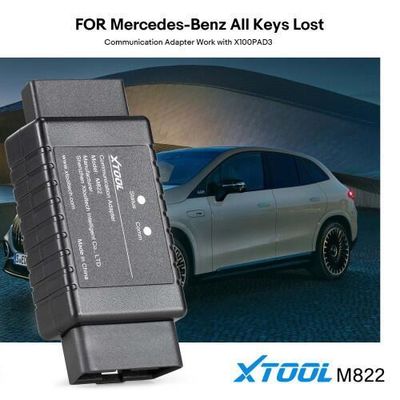

Adapter XTOOL M821 M822 współpracuje z programatorem kluczy KC501/X100 Pad3/X100 Max dla Mercedes-Benz All Keys Lost

Adapter komunikacyjny XTOOL M821 M822 Mercedes-Benz All Keys Lost służy do finalizacji i optymalizacji programowania wszystkich kluczy zgubionych dla wielu modułów Mercedes-Benz. Z adapterem M821 możesz zaoszczędzić nawet 65% czasu obliczeń w procesie lub uniknąć wielokrotnego wkładania i wyjmowania emulatora klucza.

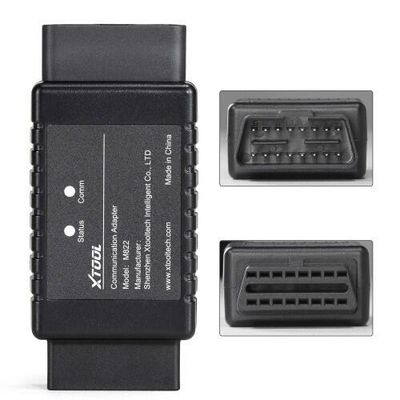

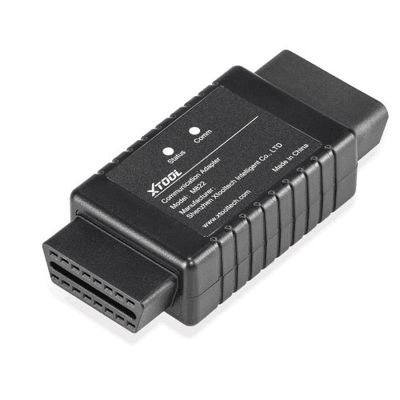

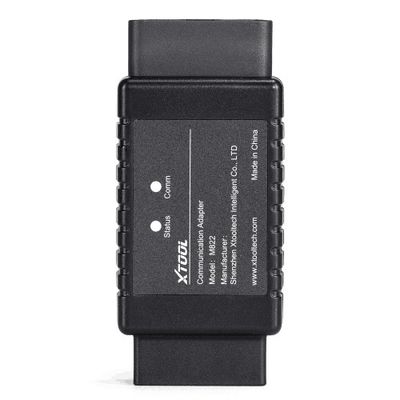

Funkcje adaptera XTOOL M821:

1. Port OBD-16: Służy do podłączenia do kabla komunikacyjnego J1Z02_BENZ lub do modułów EIS/EZS za pomocą kabli DuPont.
Uwaga: Nie podłączać bezpośrednio do portu OBD w samochodzie.
2. Lampka stanu: Pokazuje stan zasilania adaptera. Gdy świecą się czerwone światła, oznacza to, że zasilanie jest włączone.
3. Lampka komunikacji: Pokazuje stan komunikacji adaptera. Gdy świecą się niebieskie światła, oznacza to, że adapter komunikuje się z tabletem.
4. Port DB15: Służy do podłączenia do kabla głównego tabletów XTOOL.
Uwaga: Przed podłączeniem do adaptera M821 należy odłączyć złącze OBD2-16 od kabla głównego.

Uwaga:
1. Wymaga współpracy z XTOOL KC501, PAD3, PAD3 SE
2. Najpierw zaktualizuj oprogramowanie do programowania kluczy Mercedes-benz do najnowszej wersji 27.10
3. Funkcja programowania wszystkich kluczy zgubionych w Mercedes-Benz powinna być wykonywana online. Upewnij się, że łączysz się z siecią tabletu podczas przetwarzania.



Metoda połączenia adaptera XTOOL M821

1. Podłącz KC501 do urządzenia za pomocą USB.
2. Podłącz emulator IR Mercedes-Benz do KC501.
3. Odłącz złącze OBD2 od kabla głównego, a następnie podłącz urządzenie (lub skrzynkę VCI) do adaptera M821 za pomocą kabla głównego.
4. Podłącz zasilanie 12V do kabla głównego.
5. Podłącz moduł EIS/EZS do adaptera M821 za pomocą kabla J1K02_BENZ. Sprawdź szczegóły połączenia w urządzeniu.
Uwaga: Sprawdź zdjęcia w urządzeniu podczas podłączania adaptera M821 i modułu EIS/EZS za pomocą kabla J1K02_BENZ.
Uwaga: Emulator IR Mercedes-Benz powinien być włożony do gniazda modułu podczas pracy.
Uwaga: W przypadku urządzeń, które są wyposażone w skrzynkę VCI, podłącz adapter M821 do skrzynki VCI za pomocą kabla głównego i utrzymuj skrzynkę VCI połączoną z urządzeniem za pomocą Bluetooth.
Szczegóły połączenia dla takich urządzeń można sprawdzić w urządzeniu.

Moduły EIS obsługiwane przez adapter XTOOL M821

W164(OLD) W166 W204 W212(NEW)
W164(NEW) W216 W221 W211

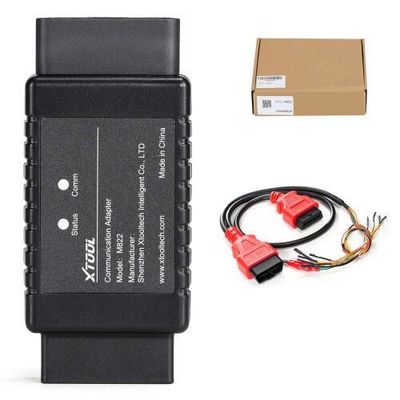

Lista pakietów:

1 szt. x Adapter AKL Mercedes-Benz

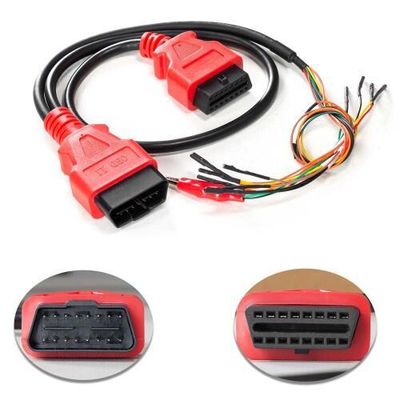

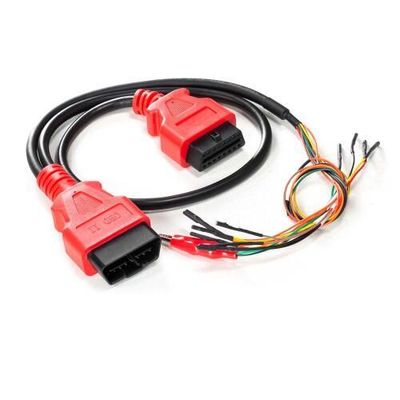

1 szt. x Wiązka przewodów J1K02_BENZ
1 szt. x Szybki przewodnik M821
