Adapter XTOOL M822 TOYOTA współpracuje z emulatorem KC501/KS-1 dla X100PAD3/X100PAD Elite/X100MAX do programowania wszystkich kluczy Toyota 8A w przypadku ich utraty

Opis produktu

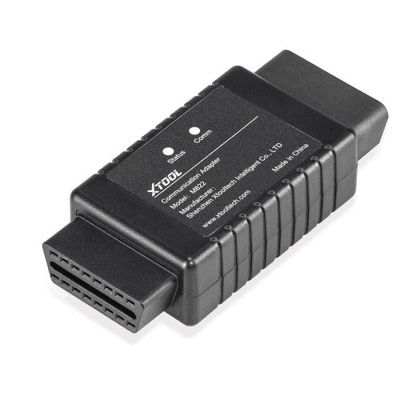

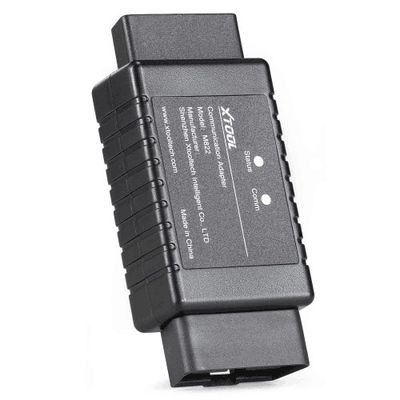

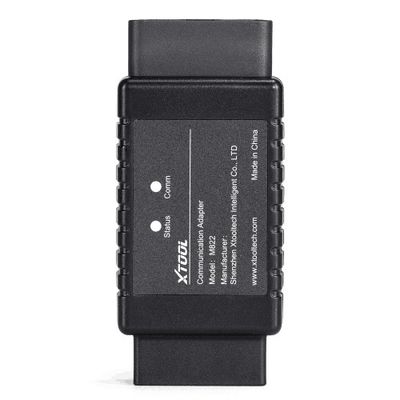

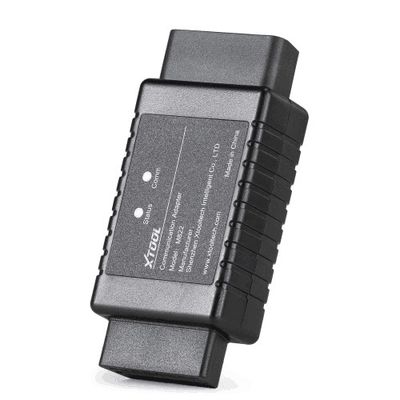

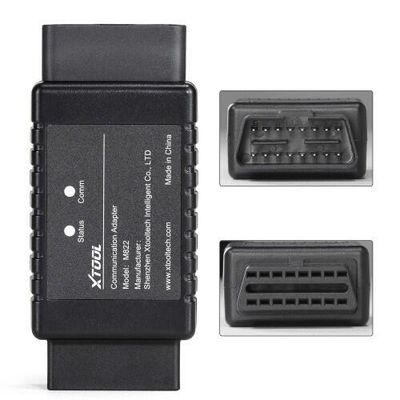

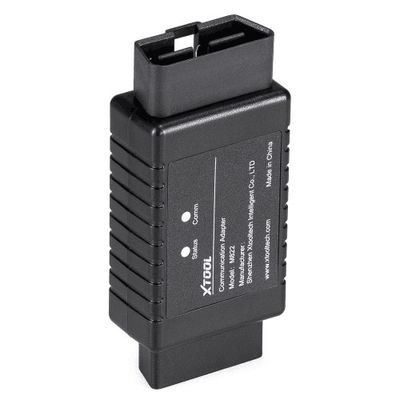

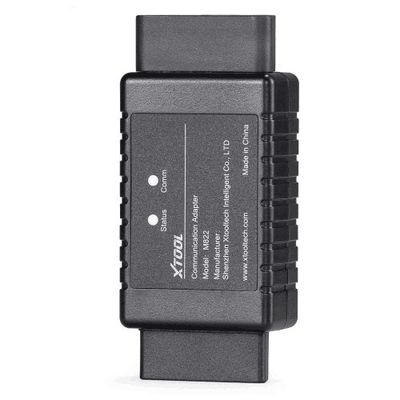

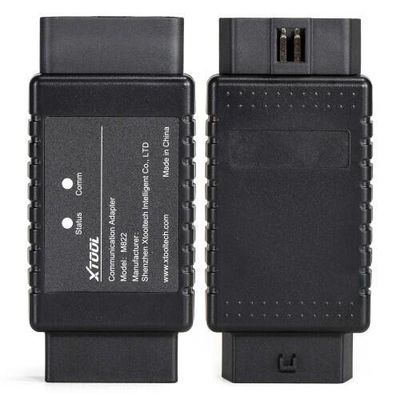

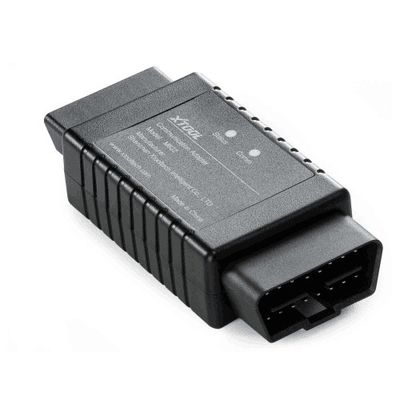

XTOOL M822 Adapter Programator klucza dla Toyota 8A / Mercedes-Benz AIl klucze utracone Praca z XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP

Z M822 TOYOTA Adapter, możesz zaoszczędzić aż 65% czasu obliczeń w procesie, lub zaoszczędzić od podłączania emulatora do i z setek razy.

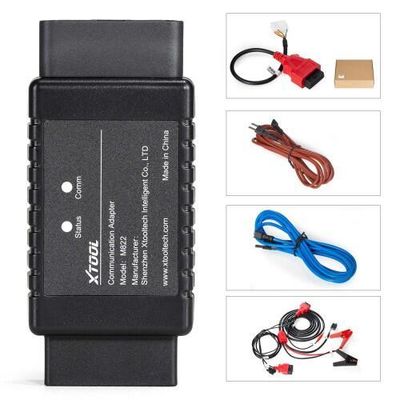

Potrzebne narzędzia:

Tablet XTOOL (na przykład XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

Kabel główny i łącznik OBD2-16

M822 Adapter komunikacyjny

Toyota 8A Specjalistyczne podłączacze

Programista klucza KC100

Emulator klucza KS-1 Toyota

Połączenie sieciowe

Wspierane modele:

2014~2019 r.

Dla Toyoty Levin
Dla Corolla
W przypadku RAV4
Dla Prado
Do Land Cruiser
Dla Camry
Dla Highlander
Dla Reiz
Dla Sieny
Dla Hiace
Dla Hilux
Dla Crown Kluger
W przypadku Aygo z ramką IMMO F3-F4-K6-S6

Uwaga:Nie jest to kompatybilne z amerykańskimi modelami z klawiszami H Chip blade. W przypadku tych modeli należy użyć funkcji Reset IMMO obsługiwanej przez X100PAD3/X100PAD Elite/X100MAX.

Metoda połączenia

Połączenie VIA OBD:

Podłącz KC100/KC501 do urządzenia za pośrednictwem USB i przygotuj KS-1
Podłącz urządzenie (lub skrzynkę VCI) do adaptera M822 za pomocą kabla głównego.
Podłącz kabel Toyoty do samochodu za pomocą portu OBD.
Wyjmij z samochodu zacisk na baterię i podłącz kabel do akumulatora.
Wyjmij bezpiecznik z pudełka i podłącz do niego kabel.
Znajdź męski port 12V DC z kabla Toyoty i podłącz go do męskiego portu 12V DC z głównego kabla.

Uwaga:

Czasami potrzebny jest kabel rozszerzający, a bezpiecznik może być inny.Proszę sprawdzić, czy tabletki XTOOL zawierają szczegółowy schemat okablowania podczas podłączenia do pojazdu i skrzynki bezpiecznikowej..

Połączenie na ławce:

Podłącz KC100/KC501 do urządzenia za pośrednictwem USB i przygotuj KS-1
Podłącz immobilizer do kable Toyota.
Podłącz główny kabel i kabel Toyota poprzez adapter M822.
Podłącz adapter 12V do kablu głównego.

Jak zrobić wszystkie klucze zgubione dla Toyoty 8A z M822:

1. Otwórz oprogramowanie Toyoty (V26.90 lub wyższe) i przejdź przez te menu: Po typie All blade Key lost ((8A).
2. Wybierz pozycję Czytaj dane Immobilizer. Ujawni się połączenie z siecią, a następnie poinformuje, jak połączyć się z pojazdem.
3Po odpowiednim podłączeniu do samochodu, kliknij "OK", a urządzenie wyciągnie dane z imobilizatora.
4Po odczytaniu danych, można nazwać plik danych i zapisać go w folderze Adapter / Toyota.
5Proszę odłączyć adapter M822 i przywrócić pojazd do pierwotnego stanu.
6. Upewnij się, że KC100/KC501 jest podłączony i KS-1 jest gotowy, a urządzenie jest nadal podłączone do sieci, a następnie kliknij menu "Generate 8A simulated key",i wybierz plik danych, który zapisałeś wcześniej.
7. Wybierz pozycję klucza. Należy pamiętać, że wszystkie pozycje mają w nim identyfikator, ale tylko niektóre z nich odpowiadają zarejestrowanemu kluczowi.pozycja klucza 1 lub 2 ma w środku zarejestrowany klucz.
8. Podłącz KC100 lub KC501 do urządzenia i umieść KS-1 wewnątrz gniazda.
9. Po wygenerowaniu klucza emulowanego sprawdź, czy klucz emulowany można było użyć. Jeśli nie, powtórz krok 6-8, i pamiętaj, aby zmienić pozycję klucza.Wyjąć chip z nieprogramowanego klucza., umieścić KS-1 w pobliżu przełącznika zapłonu, wstawić klucz i sprawdzić, czy samochód można włączyć.
10. Jeśli klucz może być używany, przejdź do funkcji programowania OBD. Z emulowanym kluczem submasterem reszta procesu będzie taka sama jak dodawanie klucza.Sugerujemy sprawdzić liczbę zarejestrowanych kluczy najpierw.
Uwaga: Emulowany KS-1 nie jest wyświetlany jako zarejestrowany klucz, więc nie będzie wyświetlany na numerach kluczy.
11. Kliknij "Dodaj klawisz", sprawdź wyświetlone powiadomienie, a następnie umieść KS-1 w pobliżu przełącznika zapłonu i wstaw nowy klucz (bez chipa) do przełącznika zapłonu i włącz go.
12Kiedy wskaźnik imobilizatora świeci nieustannie, wyłącz zapłon, wyciągnij nowy klucz, zainstaluj chip wewnątrz nowego klucza, wprowadź klucz wewnątrz przełącznika zapłonowego.Nie włącz zapłonu..
13. Teraz wskaźnik imobilizatora będzie migał. Poczekaj około 1 minuty, a zobacz, czy wskaźnik wyłączy się. Jeśli wskaźnik wyłączy się, to klucz został dodany, a proces zakończony. Jeśli nie,Proszę powtórzyć krok 11-13.
14Po zakończeniu sprawdź ponownie numery kluczy i porównaj je z wcześniejszymi wynikami, aby sprawdzić, czy klucz został zarejestrowany w pojeździe.

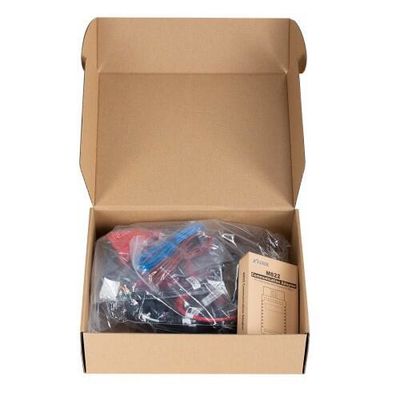

Wykaz opakowań:

1 pc x XTOOL M822 TOYOTA Adaptator
