Adapter programatora kluczy XTOOL M822 do Toyota 8A i Mercedes-Benz All Keys Lost Współpracuje z XTOOL X100 PAD3 X100 MAX i programatorem KC501

Opis produktu

Programator kluczy XTOOL M822 Adapter dla Toyota 8A/Mercedes-Benz Wszystkie klucze zgubione Współpracuje z XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP

Z M822 TOYOTA Adapterem, możesz zaoszczędzić nawet 65% czasu obliczeń w procesie lub uniknąć wielokrotnego wkładania i wyjmowania emulatora klucza.

Narzędzia, których potrzebujesz:

Tablet XTOOL (jako przykład X100PAD Elite XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

Kabel główny i złącze OBD2-16

Adapter komunikacyjny M822

Specjalistyczna wiązka przewodów Toyota 8A

Programator kluczy KC100

Emulator kluczy KS-1 Toyota

Połączenie sieciowe

Obsługiwane modele:

2014~2019

Dla Toyota Levin
Dla Corolli
Dla RAV4
Dla Prado
Dla Land Cruisera
Dla Camry
Dla Highlander
Dla Reiz
Dla Sienny
Dla Hiace
Dla Hilux
Dla Crown Kluger
Dla Aygo z IMMO box F3-F4-K6-S6

Uwaga:Nie jest to kompatybilne z modelami amerykańskimi z kluczami z ostrzem z chipem „H”. W przypadku tych modeli należy użyć funkcji Reset IMMO, która jest obsługiwana w X100PAD3/X100PAD Elite/X100MAX.

Metoda połączenia

Połączenie przez OBD:

Podłącz KC100/KC501 do urządzenia przez USB i przygotuj KS-1
Podłącz urządzenie (lub skrzynkę VCI) do adaptera M822 za pomocą kabla głównego.
Podłącz kabel Toyota do samochodu za pomocą portu OBD.
Wyjmij zacisk akumulatora z samochodu i użyj zacisku akumulatora, aby podłączyć kabel do akumulatora.
Wyjmij bezpiecznik ze skrzynki bezpieczników, a następnie podłącz do niego kabel.
Znajdź męski port 12V DC z kabla Toyota i podłącz go do żeńskiego portu 12V DC z kabla głównego.

Uwaga:

Dla różnych modeli metoda połączenia może być inna. Czasami potrzebny jest przedłużacz, a bezpiecznik może być inny. Sprawdź tablety XTOOL, aby uzyskać szczegółowy schemat połączeń podczas podłączania do pojazdu i skrzynki bezpieczników.

Połączenie na stole warsztatowym:

Podłącz KC100/KC501 do urządzenia przez USB i przygotuj KS-1
Podłącz immobilizer do kabla stołu warsztatowego Toyota.
Podłącz kabel główny i kabel stołu warsztatowego Toyota za pomocą adaptera M822.
Podłącz zasilacz 12V DC do kabla głównego.

Jak wykonać procedurę zgubienia wszystkich kluczy dla Toyota 8A z M822:

1. Otwórz oprogramowanie Toyota (V26.90 lub nowsze) i przejdź przez następujące menu: Według typu – Wszystkie klucze z ostrzem zgubione (8A). Następnie pojawi się to menu.
2. Wybierz Odczytaj dane immobilizera. Zauważy, że musisz połączyć się z siecią, a następnie powie, jak połączyć się z pojazdem. Sprawdź „Schemat połączeń”, aby uzyskać szczegółową metodę połączenia.
3. Po prawidłowym podłączeniu do samochodu kliknij „OK”, a urządzenie wyodrębni dane z immobilizera. Zajmie to nie więcej niż 3 minuty, więc prosimy o cierpliwość.
4. Po odczytaniu danych możesz nazwać plik danych i zapisać go w folderze Adapter/Toyota.
5. Teraz odłącz adapter M822 i przywróć pojazd do pierwotnego stanu.
6. Upewnij się, że KC100/KC501 jest podłączony, a KS-1 jest gotowy, a urządzenie jest nadal podłączone do sieci, a następnie kliknij menu „Wygeneruj symulowany klucz 8A” i wybierz plik danych, który wcześniej zapisałeś.
7. Wybierz pozycję klucza. Należy pamiętać, że wszystkie pozycje mają w sobie identyfikator, ale tylko niektóre z nich odpowiadają zarejestrowanemu kluczowi. Zazwyczaj (jeśli nie ma żadnych kluczy, które zostały wymazane), pozycja klucza 1 lub 2 ma zarejestrowany klucz w środku.
8. Podłącz KC100 lub KC501 do urządzenia i umieść KS-1 w gnieździe. Zostanie wygenerowany emulowany klucz podrzędny.
9. Po wygenerowaniu emulowanego klucza sprawdź, czy emulowany klucz może być użyty. Jeśli nie, powtórz kroki 6-8 i pamiętaj, aby zmienić na inną pozycję klucza. Aby sprawdzić emulowany klucz, wyjmij chip z niezaprogramowanego klucza, umieść KS-1 blisko stacyjki, włóż klucz i sprawdź, czy samochód można uruchomić. Kontrolka immobilizera również zgaśnie.
10. Jeśli klucz może być użyty, przejdź do „Funkcji programowania OBD”. Z emulowanym kluczem podrzędnym reszta procesu będzie taka sama jak w przypadku dodawania klucza. Sugerujemy najpierw sprawdzenie liczby zarejestrowanych kluczy.
Uwaga: KS-1, który jest emulowany, nie jest wyświetlany jako zarejestrowany klucz, więc nie będzie wyświetlany na numerach kluczy.
11. Kliknij „Dodaj klucz”, sprawdź pojawiające się powiadomienie, a następnie umieść KS-1 blisko stacyjki i włóż nowy klucz (bez chipa) do stacyjki i włącz go.
12. Gdy kontrolka immobilizera zaświeci się na stałe, wyłącz zapłon, wyjmij nowy klucz, zainstaluj chip w nowym kluczu, włóż klucz do stacyjki. Nie włączaj zapłonu.
13. Teraz wskaźnik immobilizera będzie migać. Poczekaj około 1 minuty i sprawdź, czy wskaźnik zgaśnie. Jeśli wskaźnik zgaśnie, klucz został dodany, a proces został zakończony. Jeśli nie, powtórz kroki 11-13.
14. Po zakończeniu ponownie sprawdź numery kluczy i porównaj z poprzednimi wynikami, i sprawdź, czy klucz został zarejestrowany w pojeździe.

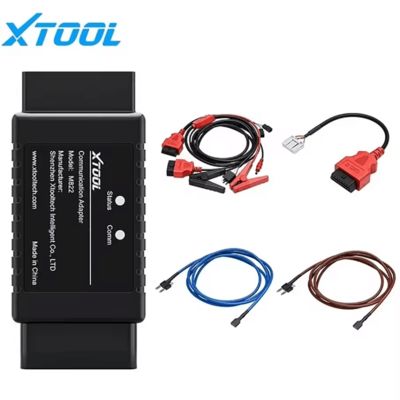

Lista pakietów:

1 szt. x XTOOL M822 TOYOTA Adapter
